1,14 kV anglies kasyklos kirpimo kabelis

1,14 kV kirpimo kabelis yra skirtas mobilus maitinimo kabelis, skirtas visiškai mechanizuotoms kasybos paviršiams požeminėse anglies kasyklose. Jis daugiausia naudojamas anglies kirpimo mašinų maitinimo ir valdymo signalams perduoti. Dažniausiai naudojami buitiniai modeliai yra MCP ir MCPTJ. Atitinkantis nacionalinius kabelių pavadinimų standartus, M reiškia minos-naudojimo kabelį, C – kirptuvo paskirtį, P – metalinę ekranavimo konstrukciją ir TJ – tempimo stiprumo elementą su stebėjimo šerdimi. Šis kabelis, kurio vardinė įtampa yra 0,66 / 1,14 kV, atitinka žemos -tampos požeminės kasybos įrangos energijos paskirstymo sistemą ir yra standartinis atraminis kabelis anglies kasybos operacijoms.

Pjovimo kabeliai yra visam laikui klojami požeminėse kasybos vietose, kuriose yra nuoseklios ir sudėtingos darbo sąlygos. Požeminiuose keliuose palaikoma aukšta drėgmė ir įprastas vandens kaupimasis. Eksploatacijos metu kabelis juda abipusiai kartu su kirptuvu, nuolat lenkdamas, vilkdamas ir slinkdamas. Jis dažnai yra mechaninis suspaudimas, trintis ir smūgis, kurį sukelia anglis ir uoliena. Kasybos teritorijoje yra sprogių mišinių, įskaitant metaną ir anglies dulkes. Apribotas tokios atšiaurios aplinkos, kabelis turi atitikti griežtus mechaninio stiprumo, antipireno ir atsparumo sprogimui reikalavimus, kad galėtų prisitaikyti prie didelės-rizikos darbo scenarijų.​

Pagal požemines darbo sąlygas kirpimo kabeliai turi atitikti privalomus pramonės standartus. Visi kvalifikuoti vidaus gaminiai yra įdiegti pagal MT 818.4-2009, nacionalinį kasyklų kabelių standartą. Oficialūs produktai turi gauti MA kasyklos saugos sertifikatą. Kalbant apie atsparumą lenkimo nuovargiui, kabelis turi atlaikyti milijonus lenkimo ciklų, nenutrūkdamas laidininkui nuolatinio judesio metu. Mechaniškai apvalkalas, užpildas ir apsauginis sluoksniai turi likti nepažeisti ir nepažeisti arba nesisluoksniuojantys dėl tempimo, suspaudimo ir smūgio. Sertifikavimo patikra apima mechaninį stiprumą, antipireno klasę, izoliacijos atsparumą ir ekranavimo tęstinumą, kad būtų standartizuota gaminio kokybė ir užtikrinta požeminė sauga.​

Ugnies slopinimas yra esminis kasyklų kabelių saugos rodiklis. Kabelio medžiaga užtikrina savaiminį-gesinimą, kad būtų išvengta liepsnos plitimo kabeliu ir sumažinama gaisro plitimo rizika. Laidininkas turi daug-sruogų lanksčią struktūrą, kad sumažintų metalo nuovargį dėl dažno judėjimo ir išlaikytų ilgalaikį-elektrinį stabilumą.​

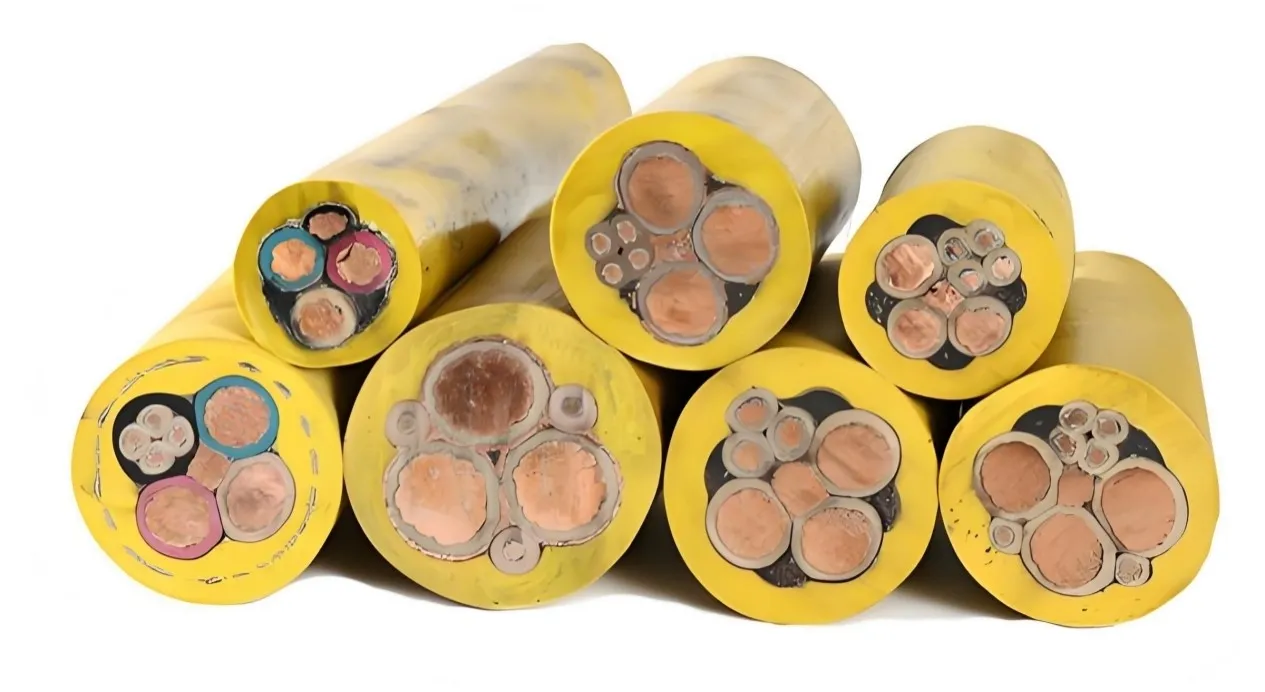

Kirptuvo kabelis turi kelių{0}}sluoksnių sudėtinę struktūrą. Kiekvienas sluoksnis atlieka tam tikras funkcijas, kad prisitaikytų prie atšiaurių požeminių sąlygų be nereikalingo dizaino. Dėl puikios lenkimo tolerancijos naudojami 5 arba 6 klasės smulkiai sriegiuoti lankstūs variniai laidininkai. Alavo variniai laidininkai yra neprivalomi drėgnoje aplinkoje, kad sulėtintų oksidaciją. Izoliacijai dažniausiai naudojamos etileno propileno kaučiukas (EPR) arba antipireno{7} polimerinės medžiagos, užtikrinančios stabilias dielektrines savybes ir atsparumą elastinei deformacijai.​

Guminiai užpildai yra išdėstyti tarp šerdžių, kad būtų išlaikytas apskritas skerspjūvis- ir būtų išvengta šerdies išnirimo suspaudžiant. Vidinis pagalvėlės sluoksnis apgaubia kabelio šerdį, kad stabilizuotų vidinę struktūrą ir sumažintų tarpsluoksnių trintį. Ekranavimo sistema yra pagrindinis saugos komponentas, susidedantis iš atskirų fazių ekranavimo ir bendros varinės pintos ekranavimo. Kiekviena maitinimo šerdis yra apvyniota laidžia ekranavimo medžiaga, o bendra alavuoto vario pynė dengia kabelio mazgą. Ši struktūra išlygina elektrinį lauką ir slopina elektromagnetinius trukdžius. Sugedus izoliacijai, gedimo srovė teka per ekranavimo sluoksnį, kad būtų galima greitai įžeminti, suaktyvinti apsaugą nuo nuotėkio ir nutraukti maitinimą, kad būtų išvengta degių požeminių dujų lanko užsidegimo.​

Sutvirtinimo sluoksniai, pagaminti iš aramidinio pluošto arba plieninės vielos, pridedami prie konkrečių modelių, kad išlaikytų ašinę įtampą ir sumažintų laidininko įtempimą, dažniausiai naudojami dideliems{0}}atstumams ir dideliems{1}}pakrypimams. Išorinis apvalkalas pagamintas iš neopreno, chlorosulfonuoto polietileno arba poliuretano elastomero. Pridedama suodžių, kad būtų padidintas atsparumas dilimui, atsparumas plyšimui ir senėjimui. Kai kurie apvalkalai suprojektuoti su iškilusiomis briaunomis, kad sumažintų trinties nuostolius tempiant

Nukirpimo kabeliai paprastai turi 3 maitinimo šerdies + 1 įžeminimo šerdies + kelių valdymo gyslų struktūrinę konfigūraciją. Maitinimo šerdys atlieka pagrindinį energijos perdavimą; įžeminimo šerdis užtikrina ekvipotencialų apsaugą; valdymo šerdys perduoda paleidimo, stebėjimo ir grįžtamojo ryšio signalus. Pagrindinės specifikacijos, atitinkančios skirtingus kirpimo galios reitingus, pateiktos toliau esančioje lentelėje:

Šis kabelis daugiausia naudojamas požeminėms visiškai mechanizuotoms kasybos paviršiams. Be anglies kirpimo mašinų, jis taip pat suderinamas su grandikliais konvejeriais, mobiliomis pastotėmis ir kita mobilia požemine elektros įranga. Jis prisitaiko prie darbo sąlygų, kai juda abipusis judėjimas, nuolatinė drėgmė ir sprogimo pavojus, atitinka bendruosius anglies kasybos pramonės naudojimo reikalavimus.

1,14 kV kirpimo kabelis yra specialiai pritaikytas gumos-apvalkalas lankstus kabelis, skirtas požeminėms kasybos sąlygoms. Jo daugiasluoksnė apsauginė konstrukcija, lankstus laidininkas ir dvigubo ekranavimo sistema yra sukurti taip, kad atitiktų mechaninio judėjimo ir-sprogimo atsparumo reikalavimus. Kaip standartinis atraminis kabelis visiškai mechanizuotiems kasybos paviršiams, jis užtikrina stabilų ir saugų veikimą sudėtingose ​​požeminėse aplinkose ir yra plačiai naudojamas mobiliosios požeminės elektros įrangos maitinimui ir signalų perdavimui.
